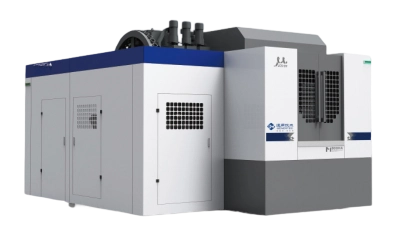

结构特点
机床由X/Y/Z和B轴组成。标配高速主轴、转台、自动换刀、自动排屑装置、丝杠、导轨集中润滑等，机床标配FANUC数控系统。正T型布局是目前精密卧加的典型结构，床身采用阶梯导轨形式，减小移动部件惯量，提高伺服响应速度，同时，增强床身刚度。三个线性轴都采用重载线性导轨，B轴数控转台采用力矩电机直驱，负载重量高、可靠性好。

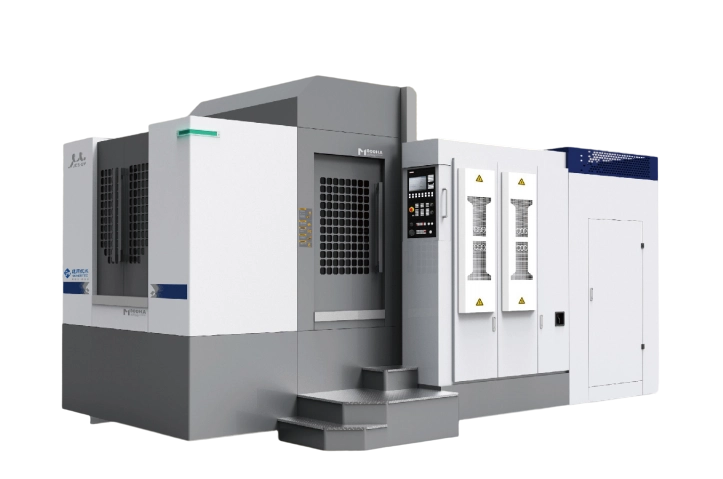

| 机床型号 | M/800HA | |
| 工作台 | 工作台尺寸(mm×mm) | 800×800 |
| 工作台承重(kg) | 1200 | |
| 工作台最小分度角(°) | 0.0001 | |
| T型槽槽宽(mm)×个数 | 18×7 | |
| 工作范围 | X轴行程(mm) | 1000 |
| Y轴行程(mm) | 900 | |
| Z轴行程(mm) | 900 | |
| B轴转动角度(°) | 360 | |
| 主轴端面至转台中心距离(mm) | 100~1000 | |
| 主轴中心线至转台台面距离(mm) | 130~1030 | |
| 主轴 | 转速(r/min) | 8000 |
| 电机功率(kW) | 25/30 | |
| 主轴锥孔 | 1:10 | |
| 刀具内冷功能(MPa) | 2,5（选用） | |
| 速度 | 切削进给速度(mm/min) | 10000 |
| X//Z轴快速移动速度(m/min) | 40 | |
| 自动换刀系统 | 刀库容量(把) | 40 |
| 最大刀具尺寸(直径×长度)(mm) | φ120,φ250(相邻刀套空刀时)×350 | |
| 最大刀重量(kg) | 20 | |
| 刀柄规格 | HSK-A100 | |
| 选刀方式 | 任选 | |
| 换刀时间(刀-刀)(s) | 4.5 | |
| 精度 | X/Y/Z轴定位精度(mm) | 0.003 |
| X/Y/Z轴重复定位精度(mm) | 0.0015 | |
| 数控转台定位精度(") | 4 | |
| 数控转台重复定位精度(") | 2 | |
| 控制系统 | 标配FANUC系统 | |
| 所需动力 | 电源 | AC380V(+10%~-15%),50/60Hz,85kVA |
| 气源 | 0.6-1Mpa,400NL/min | |
| 机床总体 | 重量(kg) | 22000 |
| 外形尺寸(长×宽×高)(mm) | 7500×5100×3950 | |
| 注:精度是根据GB/T17421.2-2000(eqv ISO230-2:2006)标准规定的精度测定方法进行检验。 | ||
