高加工性能
基于高速、高精度、高功率，实现高生产性能
基于稳定加工，实现加工产品的高合格率
基于广泛的应用范围，实现多领域加工
高运转率
基于高可靠性，实现机床的长使用寿命
基于充实的预防维修功能，避免机械故障
基于优异的维护性能，减少停工期时间
高易用性
基于优异的操作性，易于实现高级功能的运用
基于高扩展性，易于对外围设备的控制
基于自动化功能对应，实现与机器人的高度融合

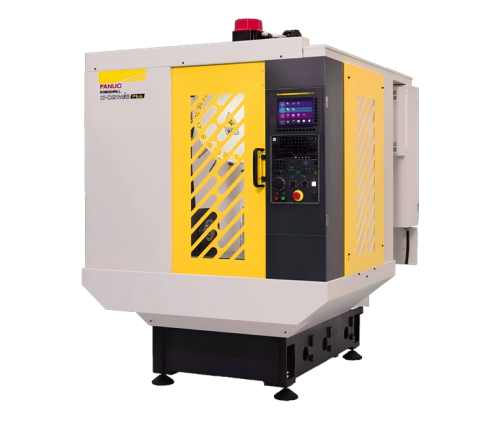

| 项目 | α-D14MiB Plus | |
| 容量 | X轴行程(工作台左右) | 500 mm |
| Y轴行程(滑鞍前后) | 400 mm | |
| Z轴行程(主轴上下) | 330 mm | |
| 工作台面到主轴量规面的距离 | 150 mm~480 mm(没有指定高立柱时) | |
| 工作台 | 作业面的大小(X轴方向 x Y轴方向) | 650 mm x 400 mm |
| 台面最大承重 | 300 kg(均一承重) | |
| 主轴 | 转速 | 100 min1~ 10000 min-1 120 min1~12000 min-1/240 min1~24000 min-1(选项) |
| 进给速度 | 快速进给速度 | 48 m/min(XYZ轴) |
| 切削进给速度 | 1 mm/min~30000 mm/min | |
| 换刀装置 | 刀柄类型 | JIS B 6339-2011 BT30,MAS 403-1982 P30T-1(45°） |
| 刀库的刀位数 | 21刀位：机床为α-D21SiB Plus/D21MiB Plus/D21LiB Plus时 14刀位：机床为α-D14SiB PIus/D14MiB Plus/D14LiB Plus时 | |
| 刀具最大直径 | 80 mm | |
| 刀具最大长度 | 250mm | |
| 刀具最大重量 | 2 kg/把(总重23 kg)/3 kg/把(总重33 kg)：刀库的刀位数21刀位时 2 kg/把(总重15 kg)/3 kg/把(总重22 kg)：刀库的刀位数14刀位时 | |
| 换刀时间](切削至切削) | 1.4秒(刀库的刀位数14刀位,2 kg/把的设定时) 1.6秒(刀库的刀位数21刀位,2 kg/把的设定时) | |
| 电动机 | 主轴电动机 | 11.0 kW(1分钟额定)/3.7kW(连续额定) (存在规格差异) |
| 精度 *1 | 轴双向定位精度(ISO230-2:1988) | 0.006 mm~0.020 mm |
| 轴双向重复定位精度(ISO230-2:1997,2006) | <0.004 mm | |
| 声压水平 | 70 db以下*2 | |
| 控制装置 | FANUC Series 31i-B Plus（同时控制轴数 最大4轴） | |
| 设置条件 (注)设置本机床时，请遵守本公司规定的设置条件。*3 | ||
| 所需动力源 | 电源 | 3相，AC200V~AC220V(-15 %~+10 %)，50 Hz ±1 Hz 或 60 Hz ±1Hz 标准/高扭矩主轴:9kVA，高扭矩主轴(高功率规格):9.5kVA，高加速/高速主轴:10kVA，高加速/高速主轴(高功率规格):11.5kVA，攻丝主轴:18kVA*4 |
| 气压源 | 0.35 MPa~0.55 MPa(建议使用0.5 Mpa)(计示压力)0.16 m³/min (大气压下流量)*5 | |
| 机床尺寸 | 机床尺寸 | 2236 mm±10mm(没有指定高立柱时) |
| 占地面积 | 1615 mmx2050 mm | |
| 机床重量 | 约2000 kg | |
