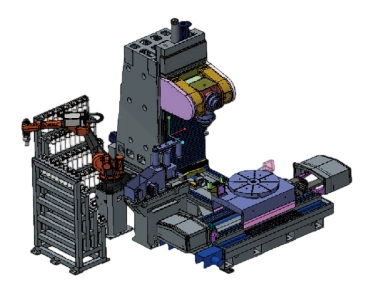

结构特点
整体布局为倒T字型，机床基础件采用优质铸铁材料，前后床身、立柱整体铸造，壁厚增强设计，机床采用有限元分析，保证主机高强度多层对称布局，布筋时在整体床身中部纵向安排三条通长的主筋，前床身横向安排三条通长的主筋:前后床身接合部位采用斜筋相连的形式，扩大其连接强度和刚度;前后床身在主筋的交叉方向均有交叉筋，有效抵制热变形对机床精度的影响。

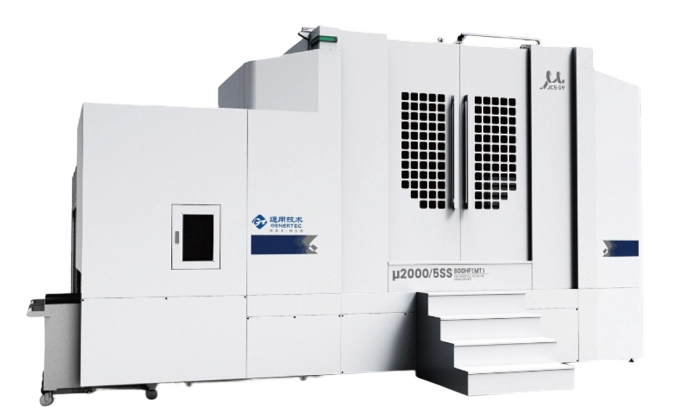

| 机床型号 | μ2000/5SS-800HF(MT) | |
| 工作台 | 工作台尺寸(mm×mm) | φ1000 |
| 数控转台最小输入量 | 0.001 | |
| 工作台最大回转速度(r/min) | 30(铣削加工)、400(车削加工) | |
| 工作台最大承重(kg) | 1500 | |
| 工作台跳动(端面/径向)(mm) | 0.015/0.015 | |
| 行程 | X/Y/Z轴行程(mm) | 1200/1200/1400 |
| A轴摆动范围(°) | -100°~60° | |
| B轴转动范围(°) | ±n*360 | |
| 卧式主轴轴线到工作台面最小距离(mm) | 120 | |
| 主轴 | 主轴最高转速(r/min) | 10000 |
| 主轴电机功率S1/S6(40%)(kW) | 50/70 | |
| 主轴电机输出扭矩S1/S6(40%)(Nm) | 400/560 | |
| 主轴锥孔 | 1:10 | |
| 速度 | X、Y、Z快速移动速度(m/min) | 40 |
| X、Y、Z切削进给速度(m/min) | 1~10000 | |
| 主轴摆动最大速度(A) (r/min) | 10 | |
| 刀库 | 刀柄规格 | HSK-T100 |
| 刀库容量(把) | 70 | |
| 最大刀具长度(mm) | 350 | |
| 最大刀具直径(刀位全满)(mm) | φ110 | |
| 最大刀具重量(kg) | 30 | |
| 精度 | X/Y/Z轴定位精度(mm) | 0.006 |
| X/Y/Z轴重复定位精度(mm) | 0.003 | |
| A/B轴定位精度(") | 6 | |
| A/B轴重复定位精度(") | 3 | |
| 所需动力 | 机床电源 | AC380V(+10%~-15%) 50Hz(±1Hz) |
| 压缩空气额定输入压力(MPa) | 0.5~0.6 | |
| 压缩空气额定输入流量(NL/min) | 1000 | |
| 机床总体 | 机床净重(估计值)(吨) | 26 |
| 机床总用电量(kVA) | 260 | |
| 占地面积(mm) | 8400×6000×4200 | |
| 注:精度是根据GB/T17421.2-2000(eqv ISO230-2:1997)标准规定的精度测定方法进行检验 | ||
